Kyla för större fastigheter

Behovet av kyla ökar ständigt i Sverige. Med varmare utomhustemperaturer skapas högre marknadskrav på att hålla inomhustemperaturen nere, speciellt i fastigheter där äldre och barn vistas. Folkhälsomyndigheten uppdaterade sina allmänna råd i maj 2024 (HSLF-FS 2024:10) gällande riktvärden av högsta inomhustemperatur för känslig grupp, exempelvis personer med kroniska sjukdomar samt äldre och små barn. Gränsvärdet är max 26 °C inomhustemperatur under sommartid. Det är dock inte bara i dessa fastigheter man vill hålla ner sin inomhustemperatur, även hotell, skolor, kontorsbyggnader och lägenheter efterfrågar ett behagligt klimat under varma sommardagar. Ett effektivt sätt att hålla nere inomhustemperaturen är att genom sin värmepumpsanläggning även kyla sin fastighet.

Hur fungerar det?

Från styrenheten styrs framledningstemperaturen av en kylkurva. Likt värmeläge styrs även kylläget av gradminuter som kontinuerligt räknar kylbehovet i fastigheten. Möjlighet till rumsstyrning finns också genom rumsgivare och valmöjlighet att starta och stoppa kylproduktionen på temperaturdifferens. Autolägesinställningen reglerar när kyla är tillåten på utomhustemperatur med filtreringstid 0-24h. Signal för start av kyla kan även komma från annan applikation i fastigheten exempelvis överordnat styr eller ett ventilationsaggregat, både via Modbus och kontaktfunktion.

Systemlösningar

Passiv kyla - Bergvärme

Med passiv kyla från ett eller flera borrhål sänks inomhustemperaturen genom att använda kyleffekten som finns i berget. Köldbäraren tar energi får inomhusluften och bär den ner till berggrunden och på så vis återladdar borrhålet på sommaren. Enligt schablon kan kyleffekten uppskattas till ca 25 W/m borrhål och för exakt uträkning rekommenderas att man gör ett termiskt responstest av borrhålsanläggningen.

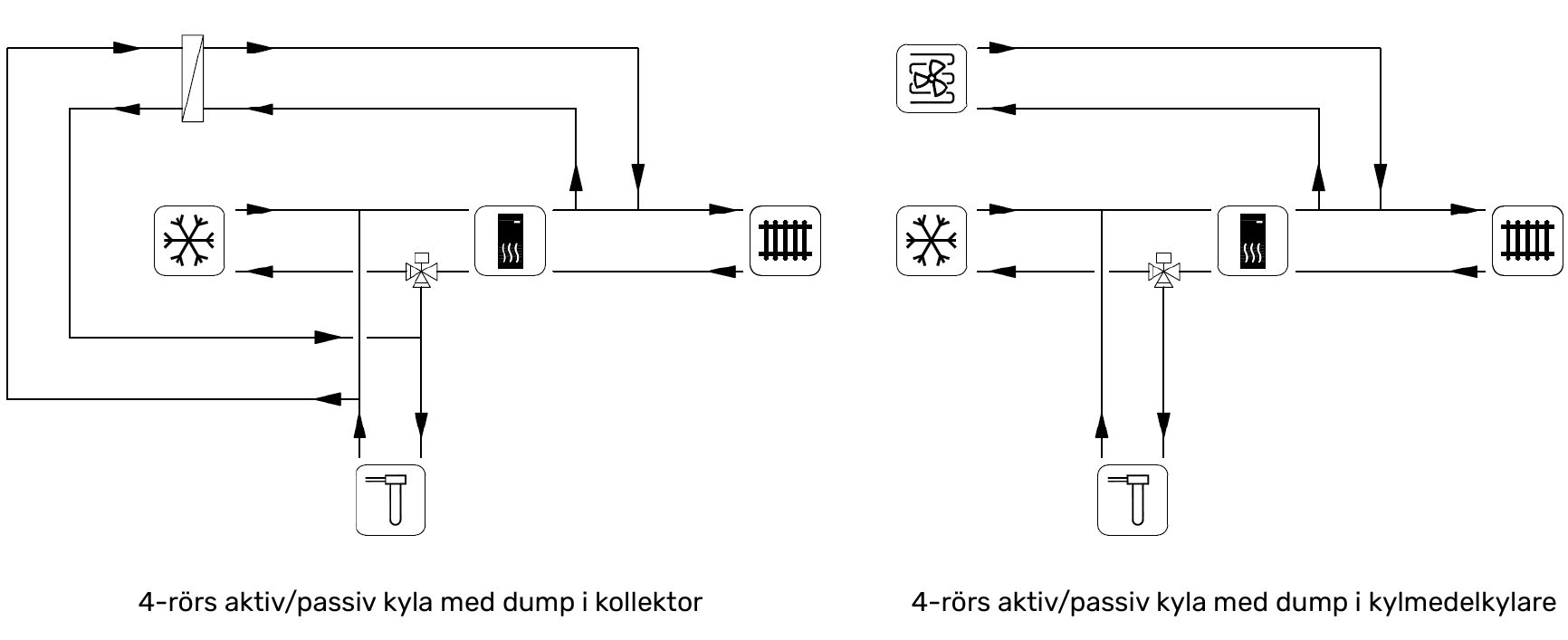

Passiv/aktiv kyla - Bergvärme

Om fastigheten kräver mer än tillgänglig passiv kyla finns möjlighet till aktiv kyla. Anläggningen kommer starta kylsäsongen med passiv kyla från borrhålslagret och när den inte räcker till startar den aktiva kylan. Då startas kompressorerna för att fortsätta leverera effekt till kylsystemet och den energi som flyttas från kylsystemet till värmesystemet återförs ofta tillbaka till borrhålslagret. På så vis kan vi ta vara på den energi som finns i fastigheten genom att värma borrhålslagret för att använda energin vid senare tillfälle och antalet borrmeter reduceras vid projektering. Ett annat vanligt sätt är att leda överskottsvärmen till kylmedelkylare.

Med passiv/aktiv kyla kan spillvärme användas på ett effektivt sätt där man tar vara på värmen från processer så som industri och datahallar och flytta energin till kontorslokaler eller bostäder i samma område för värme. På så vis minskar behovet av borrhålslager och man får ett energidelningssystem som på ett kostnadseffektivt sätt utnyttjar värmen som redan finns i stället för att plocka upp ny energi ur borrhålslagret.

Läs mer om hur Backer AB utnyttjar sin spillvärme »

SMO, bergvärmepump, elpanna, varmvatten och ACS PDF »

SMO, bergvärmepump, elpanna, varmvatten och ACS DWG »

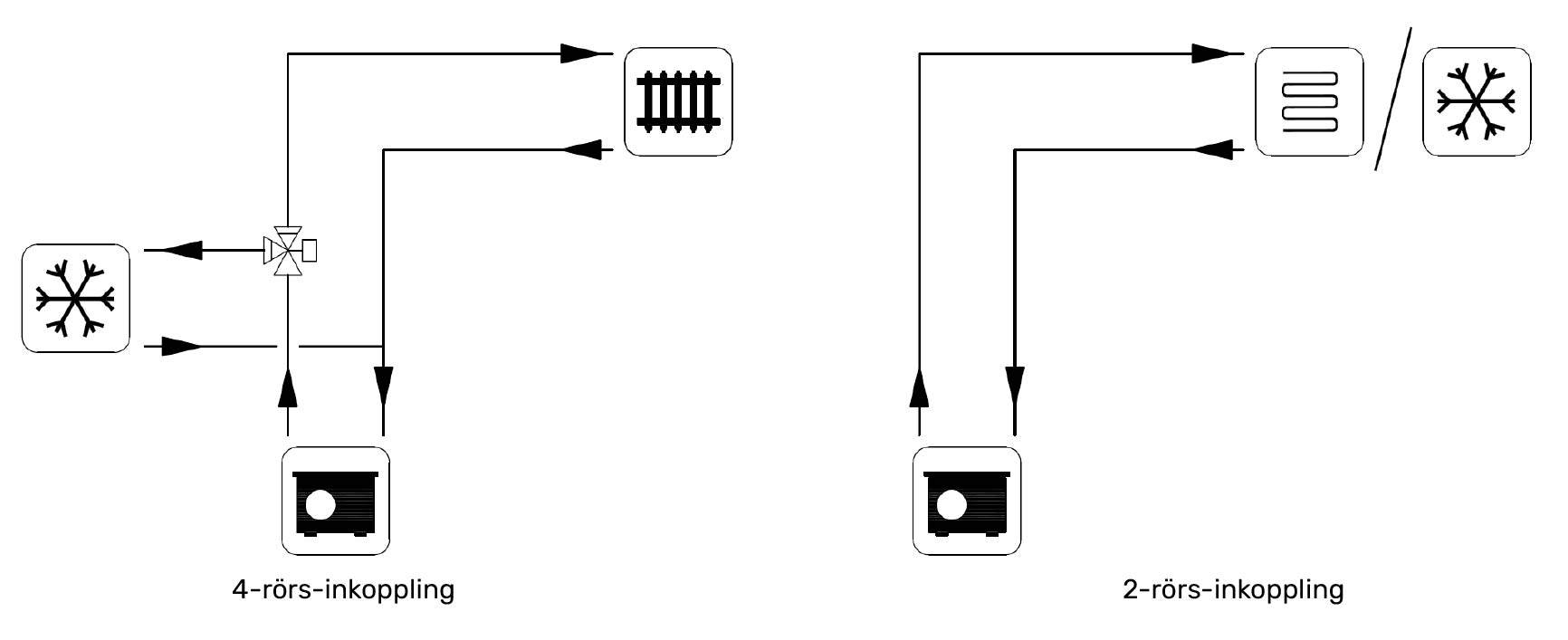

Aktiv kyla - Luft/vatten

Luft/vattenanläggningar med utomhusdelarna S2125, F2120, F2040 och F2050 har möjlighet till så kallad aktiv kyla som innebär att styrmodulen startar en eller flera kompressorer för att producera kyla. Luft/vattenvärmepumpen utnyttjar utomhusluften för dumpning av den energi som tillsätts i kylsystemet. Vid hög kyleffekttäckningsgrad krävs ofta volymkärl för att säkerställa flöde och volym i systemet, precis som vid värmedrift.

SMO, luft/vattenvärmepump, elpanna, varmvatten och ACS PDF »

SMO, luft/vattenvärmepump, elpanna, varmvatten och ACS DWG »

Välja växelventil

Det är viktigt att beakta kraft, hastighet, matningsspänning och styrsignal när man väljer växelventil. Ställdonet bör ha ett vridmoment anpassat för applikationen och en växlingstid på ca 25-30 sekunder. Styrningen är en 2-punkts SPST, en 1-polig brytare med en signal för öppning och stängning och NIBEs värmepumpar och tillbehörskort har 230V tillgängligt för både matning och styrsignal.

Många produkter inom villasegmentet har i regel inbyggd växelventil men fastighetslösningar med exempelvis SMO S40 tillsammans med F1345/F1355 eller S2125 kräver externa växelventiler för att hantera andra behov än värme.

Mer information om växelventiler finns här »

Besparing Passiv kyla

Passiv kyla har en effektivitet upp till faktor 30. Man kan jämföra med en fastighet som har fjärrvärme och kylmaskiner. Fastigheten har ett kylbehov på 50.000 kWh/år och i exemplet har kylmaskinen en effektivitet på faktor 3 och behöver således drivas med ca 16.700 kWh/år. Med frikyla från borrhålslagret drivs endast köldbärarpumpen och drivenergin blir ca 2000 kWh/år. En annan fördel är att anläggningen kan drivas av ett och samma system, värmepumpar, i stället för två separata system, fjärrvärmecentralen och kylmaskinerna. Det blir en stor besparing vid investeringstillfället.

Varför välja en lösning från NIBE?

Med en systemlösning från NIBE kan man nyttja naturens energi till fullo för att skapa en bra inomhusmiljö. Det blir ekonomiskt vid installationen då systemlösningen både hanterar värme och kyla men också en kostnadseffektiv drift som exempelvis möjliggör andra investeringar i fastigheten. NIBE har stort sortiment av tillbehör som förenklar projekteringen och installationen. Fastighetsägaren kan på ett enkelt sätt följa sin anläggning på distans, antingen via myUplink eller i sitt BMS.

Med stöd från vår fastighetsavdelning blir din projektering av en systemlösning från NIBE enkel. Vi hjälper dig att ta fram projektanpassat material som exempelvis modbuslistor, DWG-ritningar och elförbindningstabeller. Kontakta oss här »
